Soldadora por puntos de transistor inteligente eléctrica 10000A | TOB-550D-10000A

Soldadora por puntos de resistencia en serie con transistor inteligente eléctrica TOB-550D-10000A con control DSP

Descripción general del producto y aplicaciones ideales

La TOB-550D-10000A es una soldadora por puntos de resistencia en serie con transistor inteligente eléctrica que utiliza tecnología de control DSP (procesador digital de señales) para proporcionar una corriente de soldadura regulada con precisión en modos de corriente constante, voltaje constante o corriente constante/voltaje constante. El DSP supervisa continuamente la corriente y el voltaje de soldadura, activando automáticamente una alarma si los valores medidos quedan fuera de los límites de subcorriente, bajo voltaje, sobrecorriente o sobretensión establecidos por el usuario. Una interfaz de pantalla táctil proporciona acceso intuitivo a todos los ajustes, y múltiples rutinas de autocomprobación integradas verifican el estado del sistema antes de cada ciclo de soldadura.

A diferencia de las soldadoras por puntos neumáticas que requieren un suministro de aire comprimido, la TOB-550D-10000A acciona su cabezal de soldadura con un servomotor de 400 W, proporcionando al operador un control totalmente eléctrico sobre la carrera de soldadura, la altura y la presión del amortiguador. La altura de soldadura puede calibrarse inteligentemente con un solo toque en la pantalla, y la carrera del amortiguador es ajustable de 7 mm a 60 mm, con la fuerza del amortiguador ajustable independientemente de 0,5 kg a 5,5 kg. Un sistema integrado de detección de diferencia de longitud mide automáticamente la longitud instalada de los dos electrodos de soldadura por puntos y activa una alarma si la diferencia supera una tolerancia programada, mientras que un interruptor de límite de inducción integrado evita que el cabezal de soldadura realice un recorrido excesivo y aplaste la pieza de trabajo.

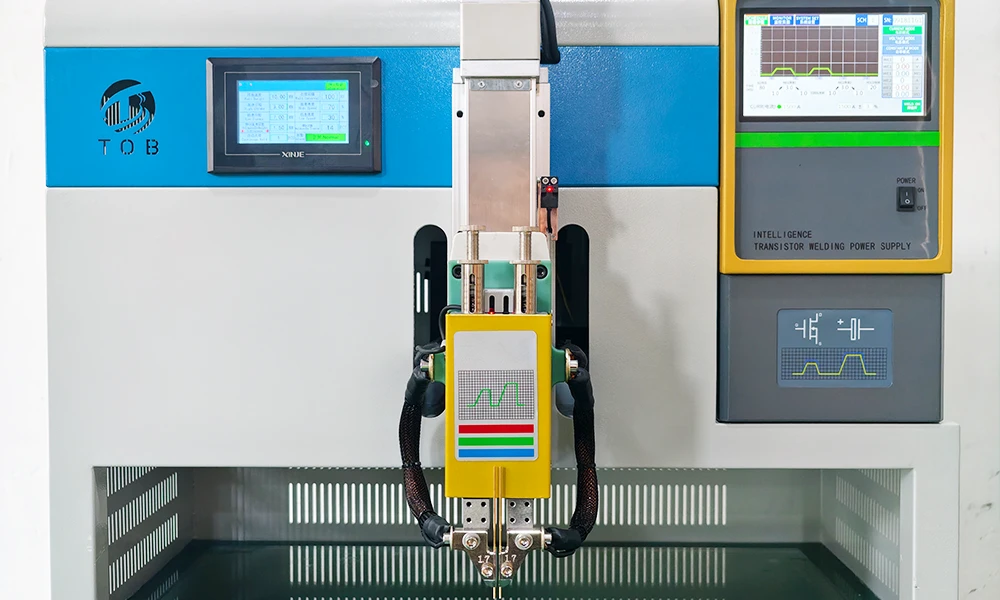

La corriente de soldadura es proporcionada por una fuente de alimentación de soldadura con transistor seleccionada por el usuario; la TOB-550D-10000A puede equiparse con una unidad BTH-5000A (onda única de 5000 A), BTH-5000B (onda positiva y negativa de 5000 A, equivalente efectivamente a 10.000 A) o BTH-10000A (onda única de 10.000 A). La corriente de salida real se transmite a los electrodos de soldadura mediante cables de cobre puro de sección transversal de 120 mm² (hasta un adaptador) y de 75 mm² (hasta las pinzas de electrodos). Una perilla de ajuste de presión, bloqueable con una tuerca, establece la fuerza de contacto entre los electrodos y la pieza de trabajo; la recomendación de fábrica es 2,5 kg, pero el valor óptimo depende de la corriente de soldadura y debe ajustarse para cada aplicación.

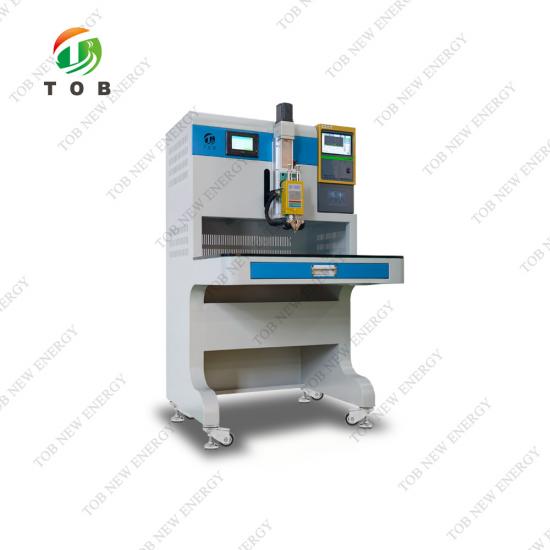

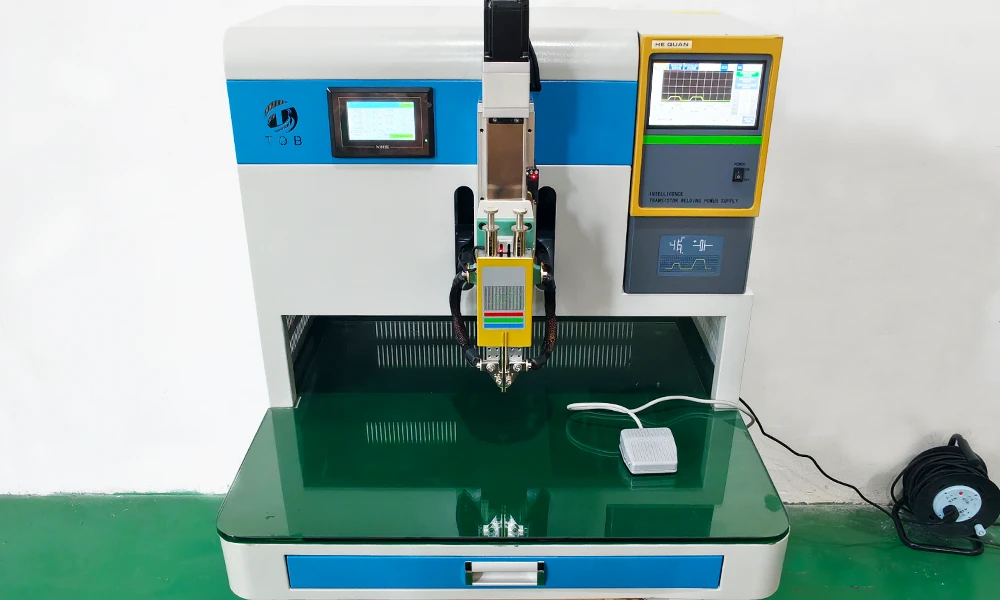

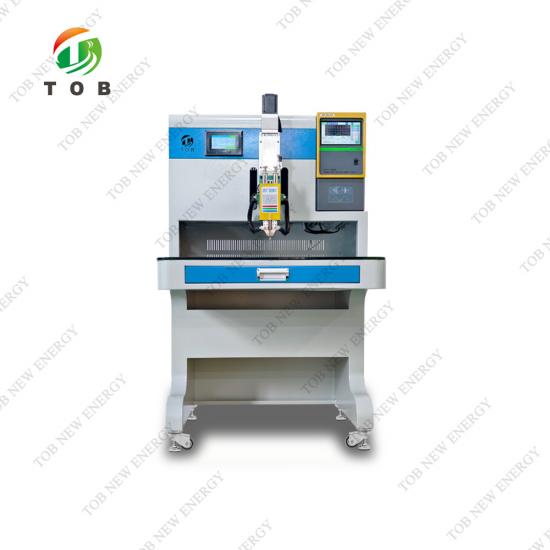

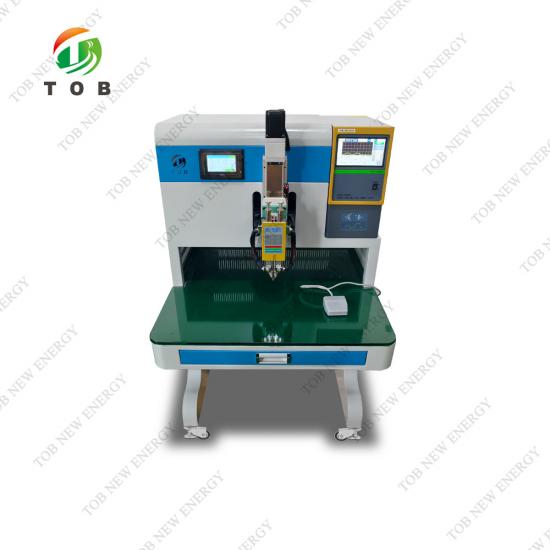

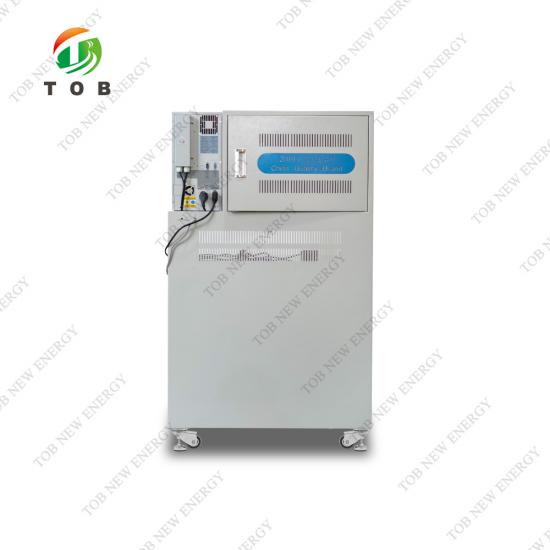

La TOB-550D-10000A es compacta (L 760 mm × W 800 mm × H 1380 mm) y móvil, montada sobre ruedas con bloqueo. La mesa de trabajo está fabricada con vidrio templado de 10 mm, proporcionando una superficie lisa y no conductora que simplifica el posicionamiento de la pieza de trabajo. El tamaño máximo de pieza de trabajo que puede alojarse es L 400 mm × W 300 mm × H 155 mm.

Ideal para:

1. Soldadura de pestañas de níquel en celdas cilíndricas y prismáticas de ion-litio durante el ensamblaje de paquetes de baterías, incluidas baterías de potencia para vehículos eléctricos, sistemas de almacenamiento de energía y dispositivos electrónicos de consumo digitales.
2. Unión de celdas Ni-MH y Ni-Cd en paquetes de baterías de alta potencia donde el contacto entre electrodo y celda debe tener baja resistencia y alta robustez mecánica.
3. Terminación de bobinados de rotores de motores, soldadura de terminales de componentes electrónicos y ensamblaje general de accesorios eléctricos donde se requiere una soldadura por puntos uniforme y de alta calidad.
4. Entornos de producción que no pueden tolerar el mantenimiento y el ruido de un sistema neumático y prefieren un cabezal de soldadura totalmente eléctrico accionado por servomotor para un funcionamiento más limpio y controlable.

¿Necesita determinar si la fuente de alimentación de 5000 A, 5000 B o 10000 A es adecuada para el grosor de sus pestañas y el tipo de celda? Contacte con nuestros ingenieros de soldadura con la configuración de capas de sus materiales.

Componentes principales y principios de funcionamiento

La TOB-550D-10000A integra los siguientes componentes principales, cada uno de los cuales contribuye a la precisión y fiabilidad del proceso de soldadura por puntos:

Lógica de funcionamiento:

Cuando se inicia la secuencia de soldadura, el servomotor impulsa el cabezal de soldadura hacia abajo hasta que los electrodos entran en contacto con la pieza de trabajo con la presión de amortiguación preestablecida. El DSP suministra entonces el pulso de corriente de soldadura programado, ya sea un pulso de onda única o un pulso de onda positiva-negativa, según el modelo de fuente de alimentación seleccionado, mientras supervisa simultáneamente la corriente y el voltaje. Después del pulso, el cabezal se retrae y el sistema de control compara los valores supervisados con los umbrales de alarma antes de indicar que la soldadura se ha completado. Todo el ciclo se ejecuta sin aire comprimido, dependiendo únicamente del accionamiento servo y de la etapa de salida de transistores controlada por DSP.

Características inteligentes clave

Las siguientes características están especificadas para la TOB-550D-10000A y la distinguen de las soldadoras por puntos neumáticas convencionales o basadas en temporizador:

• Control de precisión basado en DSP:La energía de soldadura puede controlarse en tres modos: corriente constante, voltaje constante o corriente constante y voltaje constante, proporcionando al ingeniero de procesos la flexibilidad de seleccionar la estrategia de regulación que mejor se adapte a la combinación de materiales y a la calidad de soldadura requerida.
• Monitoreo automático de corriente y voltaje con alarma:El sistema mide continuamente la corriente y el voltaje reales durante cada soldadura. Si los valores caen por debajo o superan los umbrales definidos por el usuario de subcorriente, bajo voltaje, sobrecorriente o sobretensión, se activa inmediatamente una alarma, permitiendo identificar soldaduras defectuosas y detener el proceso si es necesario.
• Accionamiento servo eléctrico: no requiere suministro de aire:El servomotor de 400 W y el mecanismo de husillo reemplazan al cilindro neumático utilizado en las soldadoras por puntos convencionales. Esto elimina la necesidad de un sistema de aire comprimido, reduce el ruido y proporciona un control más preciso de la velocidad y la posición del cabezal de soldadura.

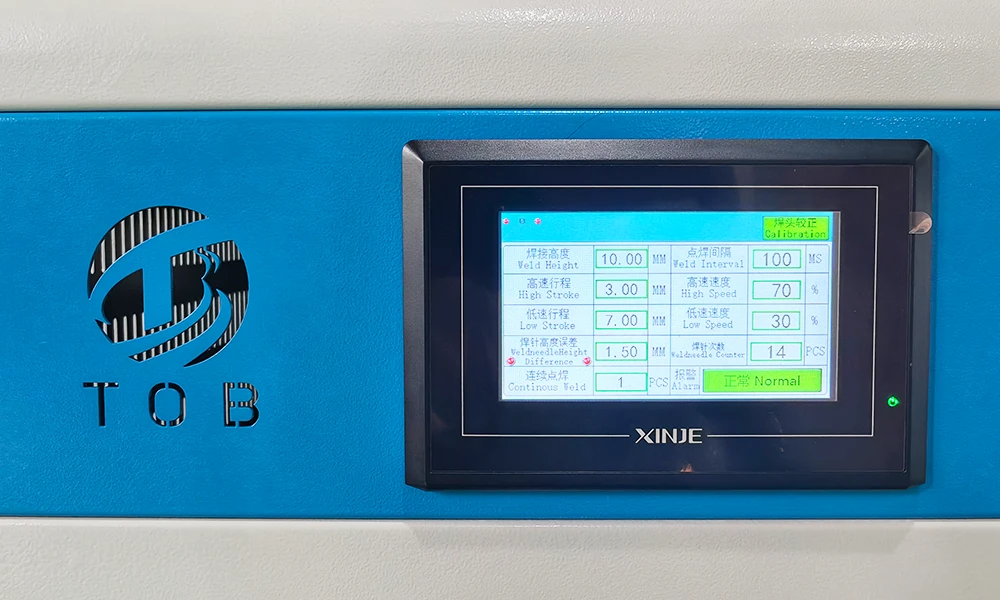

• Calibración inteligente de altura con un solo toque:El operador puede establecer la altura de soldadura con un solo toque en la pantalla; el sistema calibra automáticamente la posición del cabezal para la pieza de trabajo específica, eliminando la necesidad de ajustes manuales con bloques patrón.
• Detección automática de diferencia de longitud de electrodos:Antes de soldar, el sistema compara las longitudes de los dos electrodos de soldadura por puntos instalados. Si la diferencia supera el límite programado, se genera una alarma, evitando soldaduras asimétricas que pueden resultar del desgaste desigual de los electrodos o de una instalación incorrecta.
• Alarma de límite de inducción para evitar el aplastamiento de celdas:Un sensor de límite de inducción integrado detiene el cabezal de soldadura si se desplaza más allá de la altura segura, protegiendo la pieza de trabajo contra aplastamientos, especialmente importante al soldar celdas delicadas como baterías cilíndricas o de bolsa.
• Soldadura continua configurable (1–10 veces):Para aplicaciones que requieren múltiples pulsos en el mismo punto, el número de ciclos de soldadura consecutivos puede configurarse entre 1 y 10. Esta capacidad de pulsos múltiples es útil para acondicionar el núcleo de soldadura o para soldar materiales de pestañas más gruesos.
• Carrera y presión de amortiguación ajustables:La carrera de amortiguación (7–60 mm) y la presión de amortiguación (0,5–5,5 kg) se ajustan de forma independiente, permitiendo que el cabezal de soldadura entre suavemente en contacto con la pieza de trabajo antes de aplicar la presión completa y activar el pulso de corriente.
• Diagnóstico de fallos y protección automática:Si el controlador detecta una condición anormal durante el funcionamiento, corta automáticamente la salida y proporciona una indicación de alarma, protegiendo tanto la máquina como la pieza de trabajo.

Especificaciones técnicas completas

La siguiente tabla consolida los parámetros técnicos de la TOB-550D-10000A según lo indicado.

Recomendaciones prácticas de configuración y operación

Las siguientes indicaciones se basan en las instrucciones de la máquina de soldadura y ayudan a lograr una calidad de soldadura constante con la TOB-550D-10000A:

• Instalación y separación de los electrodos:Asegúrese siempre de que los dos electrodos estén separados al menos 3,5 mm de centro a centro. Una separación menor que esta puede causar un cortocircuito directo entre los electrodos, lo que provoca una trayectoria de corriente que evita completamente la pieza de trabajo. También tiende a ennegrecer el área de soldadura. Utilice los dos tornillos M6 superiores para ajustar y fijar la separación.
• Exposición del electrodo:Ajuste la longitud expuesta de los electrodos a aproximadamente 12 mm utilizando los cuatro tornillos M6 inferiores. Para piezas de trabajo que requieran un mayor alcance, la exposición puede extenderse hasta 20 mm, pero las exposiciones más largas aumentan la resistencia eléctrica del trayecto y pueden reducir la corriente de soldadura efectiva.
• Ajuste de presión:El ajuste de presión predeterminado de fábrica de 2,5 kg es un buen punto de partida para muchas aplicaciones. Aumentar la presión mejora el contacto eléctrico y reduce las chispas, pero demasiada presión puede dejar una hendidura profunda en el terminal o la pestaña de la celda. Como regla general, las corrientes de soldadura más altas requieren una mayor presión de contacto. Después de ajustar la perilla de presión, bloquéela siempre con la tuerca para evitar desviaciones durante la soldadura.
• Calibración de altura de soldadura:Utilice la función de calibración de altura con un solo toque siempre que cambie el tipo de pieza de trabajo. La alarma de límite de inducción detendrá el cabezal antes de que pueda aplastar una celda, pero el ajuste correcto de altura también garantiza que el recorrido del amortiguador funcione dentro de su rango previsto, proporcionando el equilibrio óptimo entre velocidad de aproximación y suavidad de contacto.
• Conexiones de cables:Inspeccione regularmente las conexiones de los cables de soldadura. Las altas corrientes involucradas (hasta 10.000 A) provocan un calentamiento significativo en cualquier punto con mayor resistencia, como un tornillo flojo o un contacto corroído. Apriete todas las conexiones al par especificado y sustituya cualquier cable que muestre signos de decoloración o deshilachado.
• Mantenimiento de los electrodos:Los electrodos de soldadura por puntos se desgastan con el tiempo, especialmente en la punta. El sistema automático de detección de diferencia de longitud de electrodos alertará al operador cuando la diferencia entre las longitudes de los dos electrodos supere la tolerancia establecida, indicando que uno o ambos electrodos deben rectificarse o reemplazarse. Mantenga un stock de electrodos de repuesto en la caja de herramientas proporcionada con la máquina.

Preguntas frecuentes de ingeniería

P1: ¿Qué fuente de alimentación de transistor debo elegir: 5000 A, 5000 B o 10000 A?

La elección depende principalmente del material y el grosor que se vaya a soldar. Una fuente de alimentación de onda única de 5000 A es suficiente para muchas tareas de soldadura de pestañas de níquel a celdas con pestañas de hasta 0,15 mm. La configuración 5000 B, que produce una salida de onda positiva y negativa con una entrega efectiva de 10.000 A, proporciona un pulso bipolar que puede ayudar a reducir las salpicaduras y mejorar la simetría del punto de soldadura. La fuente de alimentación de onda única de 10000 A se recomienda para pestañas más gruesas (0,2 mm o superiores) y para aplicaciones donde se prefiera un único pulso de alta energía.

P2: ¿Cuál es la finalidad del recorrido del amortiguador y la presión del amortiguador, y cómo deben ajustarse?

El recorrido del amortiguador permite que el cabezal de soldadura descienda rápidamente hasta una posición justo encima de la pieza de trabajo y luego continúe lentamente bajo presión controlada para el contacto final. Este enfoque de dos etapas evita que el electrodo golpee la pieza de trabajo con una fuerza excesiva. El recorrido del amortiguador debe ajustarse para que los electrodos contacten suavemente con la pieza de trabajo, y la presión del amortiguador debe ajustarse para lograr la fuerza de contacto deseada indicada en la perilla de ajuste de presión. Un punto de partida habitual es un recorrido del amortiguador de 10 mm y una presión del amortiguador de 2,5 kg.

P3: ¿Puede la TOB-550D-10000A soldar cobre directamente con acero, o se requiere niquelado?

La máquina está diseñada para soldar por resistencia materiales de níquel y niquelados con acero y otros metales. Soldar cobre sin recubrimiento directamente con acero es más complicado debido a la alta conductividad y baja resistencia del cobre; normalmente se requiere una corriente más alta y un área de contacto del electrodo mayor. En aplicaciones de baterías, se utilizan comúnmente pestañas de cobre niqueladas, y la TOB-550D-10000A las procesa correctamente. Si su aplicación implica soldadura directa cobre-acero, se recomienda realizar una prueba con la fuente de alimentación y la configuración de electrodos adecuadas.

P4: ¿Cómo debo limpiar la mesa de trabajo de vidrio templado y es resistente a impactos accidentales?

La mesa de trabajo puede limpiarse con un paño suave y un limpiador de vidrio suave. Evite limpiadores abrasivos que puedan rayar la superficie. El vidrio templado resiste impactos moderados, pero dejar caer una pieza de trabajo pesada o una herramienta directamente sobre la mesa podría causar astillado o grietas. Si la mesa está dañada, debe reemplazarse rápidamente para mantener una superficie de trabajo plana y no conductora.

P5: ¿La máquina requiere calibración periódica y cómo se realiza?

El sistema de control DSP mantiene su calibración durante largos períodos. Los principales elementos de mantenimiento son el punto cero de la diferencia de longitud de los electrodos y el sensor de origen. El sensor de origen se comprueba automáticamente en cada encendido; si se indica una falla, revise la conexión y la alineación del sensor. La calibración de longitud de los electrodos se realiza mediante el sistema de detección integrado cada vez que se instalan electrodos nuevos. Para una verificación completa de la precisión de corriente y voltaje de soldadura, se recomienda una revisión anual con una sonda de corriente calibrada y un voltímetro.

¿Listo para actualizar su proceso de soldadura por puntos a un sistema totalmente eléctrico controlado por DSP con calibración inteligente de altura y supervisión de electrodos? Solicite una cotización para la TOB-550D-10000A, configurada con la fuente de alimentación de transistor que se adapte a su aplicación. Nuestros ingenieros de soldadura también pueden asesorarle sobre la selección de electrodos y los parámetros iniciales para sus materiales específicos.
