Aplanadora de rollos de gelatina con batería, de mesa cilíndrica grande

La máquina aplanadora de baterías cilíndricas grandes sin mesas TOB-GRP50320 está diseñada para aplanar y formar con precisión colectores de corriente en celdas de energía de iones de litio cilíndricas con diseño de pestaña completa.

  • Marca de fábrica:

    TOB

  • Artículo No.:

    TOB-GRP50320

  • orden (moq):

    1

  • Pago:

    L/C,T/T

  • origen del producto:

    China

  • Puerto de embarque:

    XIAMEN
consulta ahora
Detalle del producto

Aplanadora de rollos de gelatina para baterías de gran tamaño, sin mesas cilíndricas, para la fabricación de celdas de energía de iones de litio



Presupuesto

Introducción del producto

El TOB-GRP50320 La máquina aplanadora de baterías con forma de rollo de gelatina sin mesas cilíndricas grandes está diseñada para aplanar y formar con precisión colectores de corriente en celdas de energía de iones de litio cilíndricas con diseño de pestaña completa.

Al integrar aplanamiento rotatorio servoaccionado, conformado asistido por ultrasonidos y compresión axial controlada, la máquina garantiza extremos de celda planos, geometría de colector de corriente uniforme y alta consistencia del proceso antes de la soldadura y el ensamblaje.

Este equipo se aplica ampliamente en líneas de producción de baterías de potencia cilíndricas sin mesas, donde el rendimiento eléctrico, la estabilidad estructural y el rendimiento de fabricación son críticos.


Descripción del Producto

Esta máquina está diseñada específicamente para el aplanamiento de rollos de gelatina y la formación de colectores de corriente en baterías de iones de litio de gran tamaño y forma cilíndrica. Durante el funcionamiento, el rollo de gelatina se coloca manualmente en el soporte y se fija automáticamente. Los cabezales de aplanamiento servocontrolados de doble cara giran sincronizadamente para formar uniformemente los colectores de corriente de forma cilíndrica, manteniendo una posición axial estable.

Un mecanismo de conformado asistido por ultrasonidos trabaja en coordinación con los cabezales de aplanamiento rotatorios, lo que permite una alimentación lenta y controlada durante la compresión. Este proceso minimiza la tensión mecánica y garantiza superficies finales planas y uniformes, esenciales para una soldadura láser fiable y un contacto eléctrico óptimo en celdas cilíndricas sin mesa.

La máquina integra extracción de polvo y pruebas de aislamiento HI-POT durante el proceso, lo que permite un control de calidad en tiempo real durante el aplanamiento. Una vez alcanzada la longitud de formado preestablecida, un manipulador robótico transfiere automáticamente el rollo de gelatina a la línea transportadora posterior.

Este equipo es adecuado tanto para líneas piloto como para producción en masa de celdas de potencia cilíndricas sin mesas, ofreciendo alta estabilidad y salida consistente.


Proceso de trabajo

● Carga de rollos de gelatina

● Posicionamiento del rollo de gelatina

● Aplanamiento rotatorio servo de doble extremo de colectores de corriente de mesa

● Cambio automático de estación

● Descarga robótica a línea transportadora

● Prueba de aislamiento HI-POT

● Recolección manual


Componentes principales

● Sistema de accionamiento

Dos unidades de transmisión servoaccionadas con mecanismos de correa sincrónica garantizan un movimiento rotatorio preciso y estable.

● Sistema de posicionamiento

Un módulo de posicionamiento dedicado que consta de cilindros neumáticos y sensores de posicionamiento proporciona una alineación precisa del rollo de gelatina.

● Cabezas aplanadoras

Dos cabezales aplanadores rotatorios servo con transmisión sincronizada, módulos de motor y sensores de posicionamiento, diseñados específicamente para la formación de colectores de corriente sin mesas.

● Sistema de control eléctrico

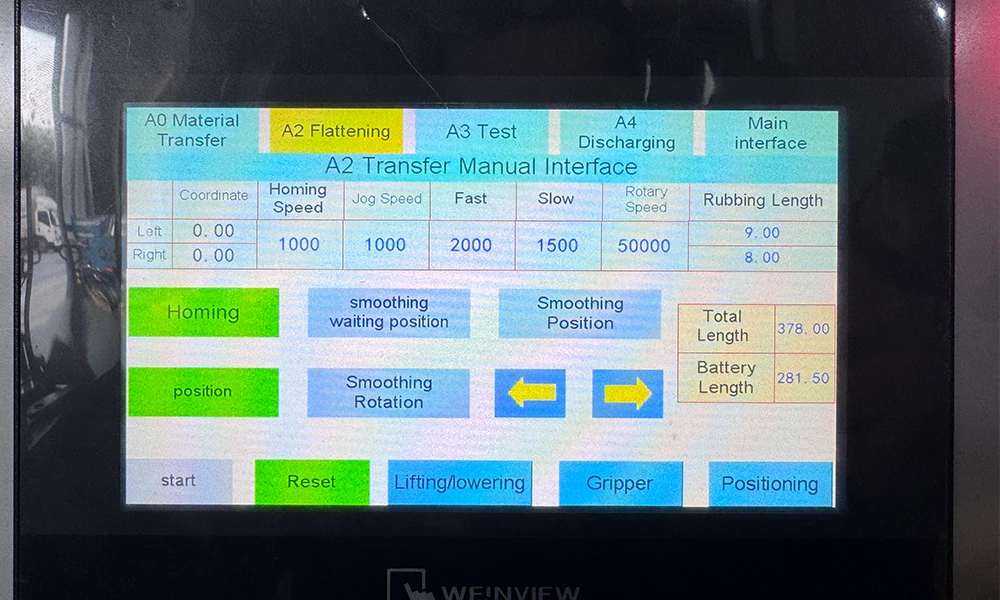

Arquitectura de control basada en PLC con HMI de pantalla táctil, sensores de detección, relés, botones y enclavamientos de seguridad.

● Estructura de la máquina

Marco: tubos cuadrados de acero estructural

Plataforma: placa de acero estructural con revestimiento de níquel o cromo

Recinto: Marco de aleación de aluminio con paneles de PVC transparente.


Especificaciones técnicas

Tasa de rendimiento del producto ≥99% (Desechos causados únicamente por factores relacionados con el equipo)
Capacidad / Velocidad (una sola máquina) ≥2 PPM (dependiendo del material y las condiciones del proceso)
Tiempo de actividad del equipo ≥95% (Tiempo de inactividad causado únicamente por fallas del equipo)
Fuente de alimentación CA 220 V, 50 Hz
Fluctuación de voltaje ≤ ±10%
Potencia instalada 2 kW
Requisito de suministro de aire ≥0,6 MPa (proporcionado por el cliente)
Aire comprimido Presión: 0,5–0,7 MPa
Consumo Aprox. 100 L/min
Estándar de diseño Operación y mantenimiento ergonómicos
Materiales de construcción: Aleación de aluminio, acero inoxidable o componentes galvanizados resistentes a la corrosión


Ventajas clave (centrado en Tabless)

● Diseñado específicamente para baterías de iones de litio de mesas cilíndricas grandes

● Aplanamiento rotatorio de extremo doble servocontrolado para una formación uniforme del colector de corriente

● El proceso asistido por ultrasonidos mejora la planitud y la consistencia de la cara final.

● Recolección de polvo integrada y pruebas HI-POT

● Alto rendimiento y funcionamiento estable adecuado para líneas de producción automatizadas

● Admite la fabricación escalable de baterías desde la fase piloto hasta la producción en masa


Aplicaciones

● Líneas de producción de baterías de iones de litio cilíndricas sin mesa

● Fabricación de celdas de batería para vehículos eléctricos e híbridos

● Producción de baterías para sistemas de almacenamiento de energía (ESS)

● I+D de células cilíndricas avanzadas y líneas piloto


Exhibición del producto

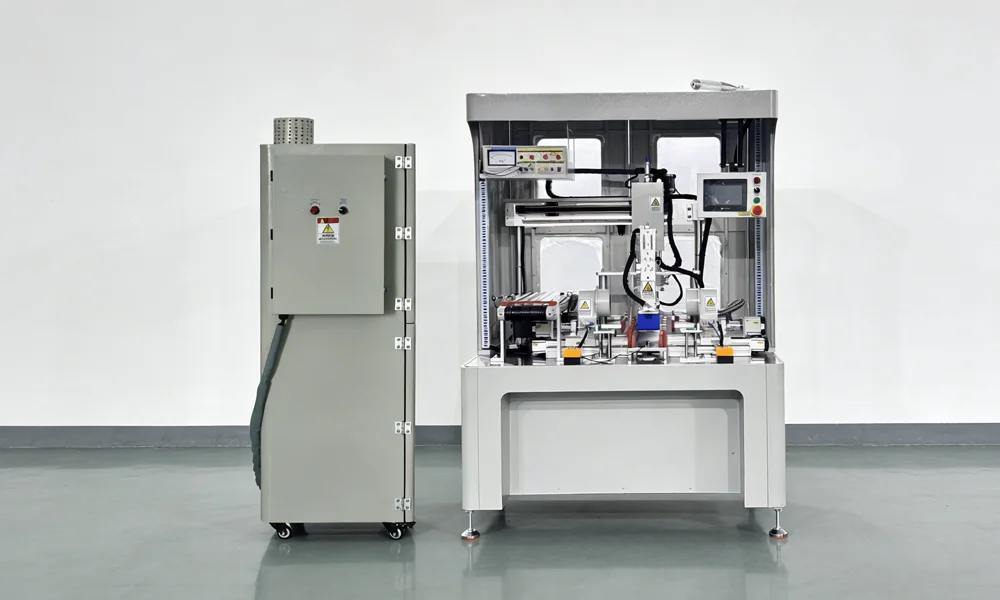

Tabless Battery Jelly Roll Flattening Machine

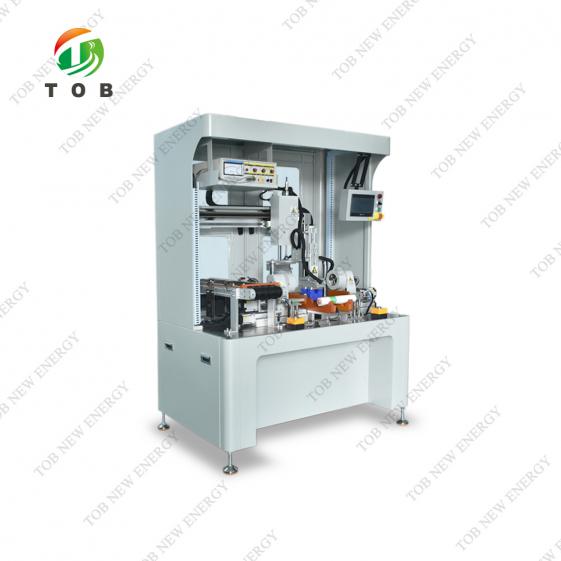

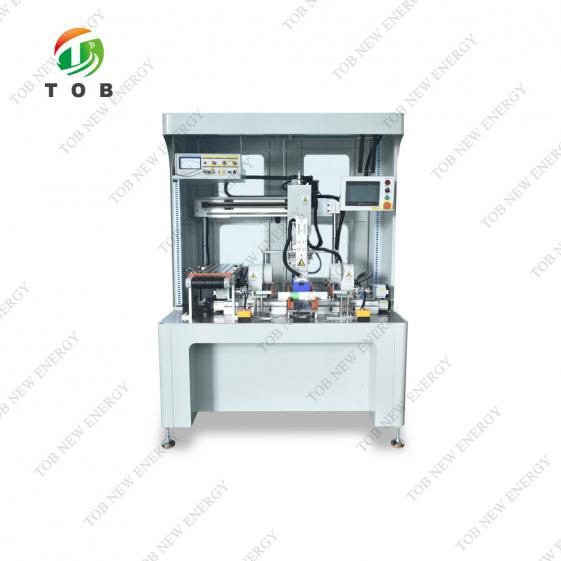

Tabless Battery Jelly Roll Flattening Machine

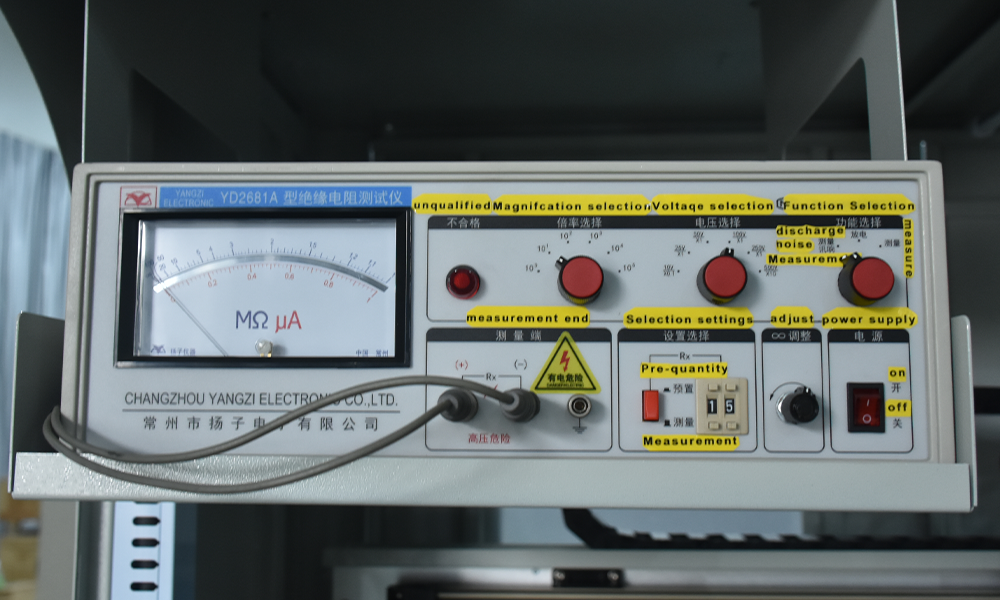

HI-POT insulation testing

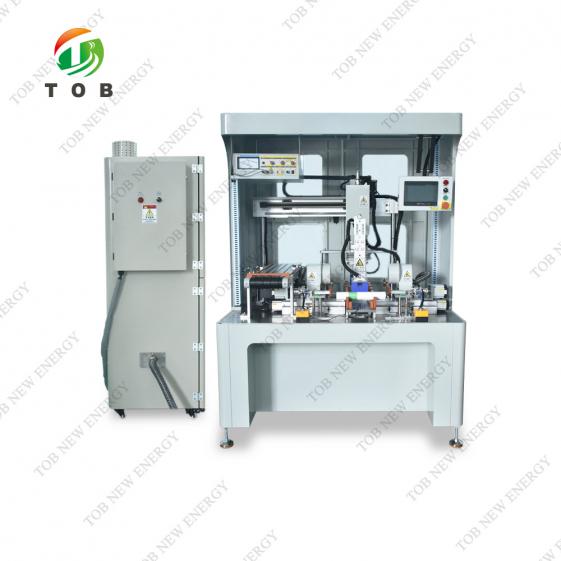

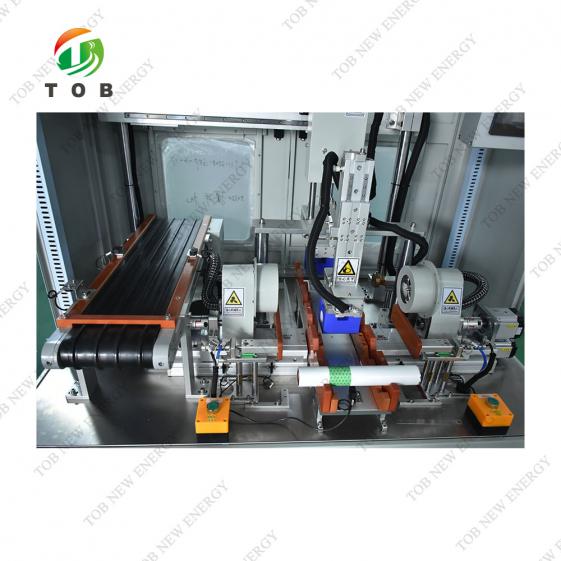

Tabless Battery Jelly Roll Flattening Machine

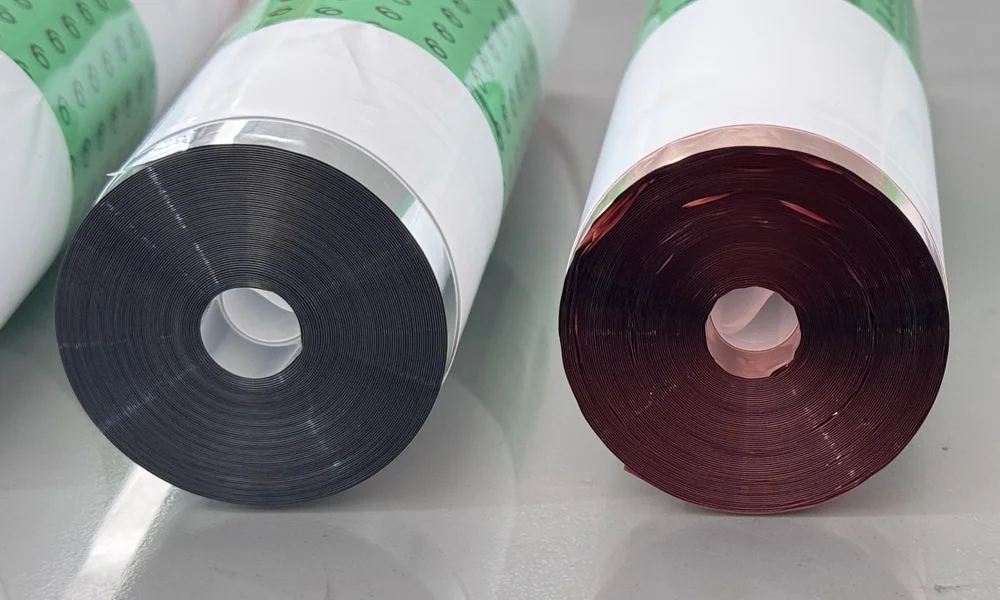

Jelly Roll Before Flattening

Antes Aplastamiento

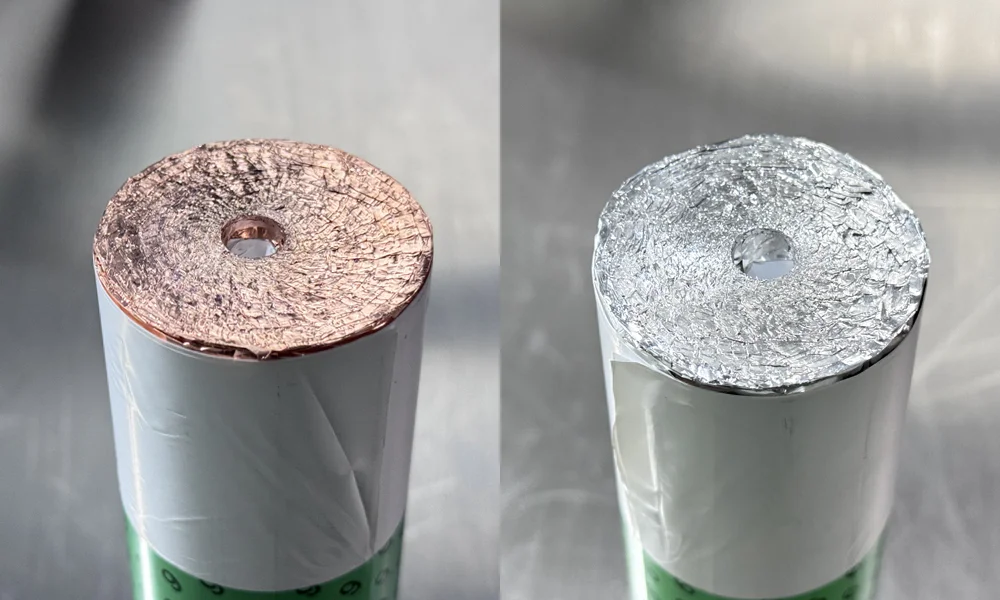

Jelly Roll After Flattening

Después Aplastamiento
