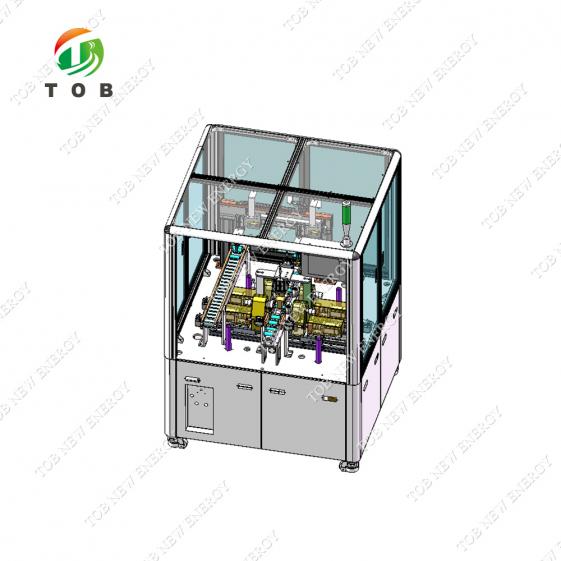

Máquina aplanadora semiautomática de celdas de batería para celdas sin mesa 4680 y 32140

Máquina aplanadora semiautomática de celdas de batería para celdas sin mesa 4680 y 32140

Presupuesto

Se describen las funciones y principios del dispositivo.

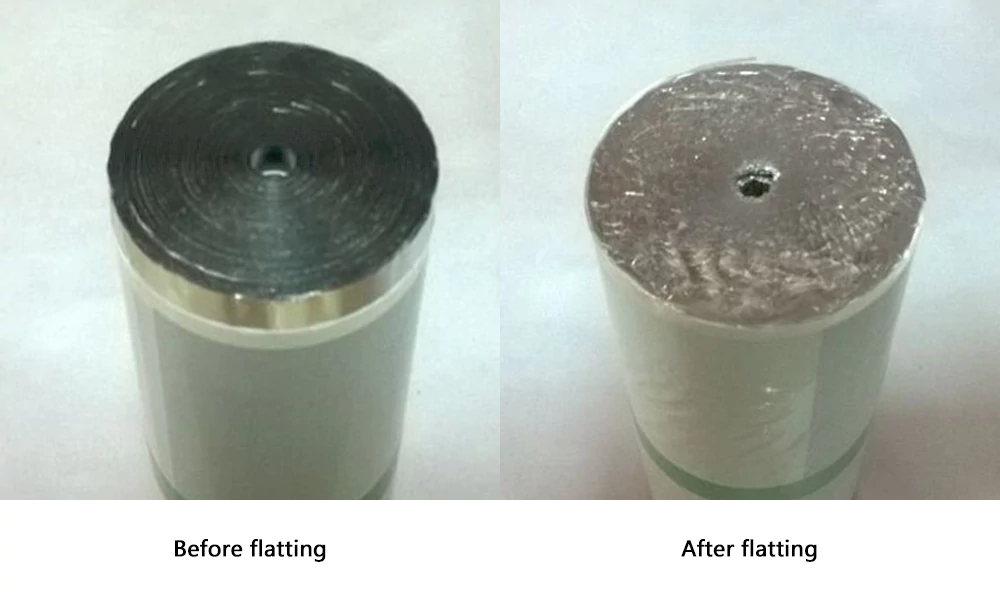

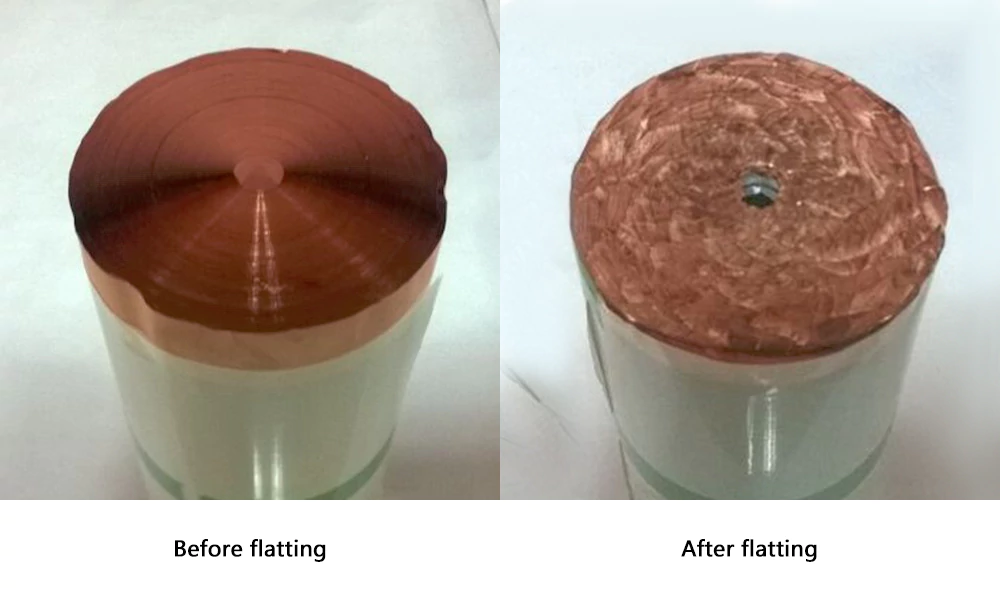

Esta máquina aplanadora de celdas de batería sin mesa TOB-RP-QJR46 se utiliza principalmente para el conformado de lengüetas de baterías cilíndricas de litio. El proceso de trabajo es el siguiente: se coloca manualmente la celda en la plantilla, se pulsa el botón de inicio y la plantilla la sujeta automáticamente; el dispositivo de conformado de dos lados comienza a funcionar, el servomotor se activa e impulsa el dispositivo de conformado de lengüetas en ambos extremos para que gire. Un lado gira a positivo, el otro a inverso, y el dispositivo de conformado realiza un avance lento. El rodillo interior del dispositivo de conformado gira bajo la fricción de la superficie de contacto de la celda, de modo que la celda se comprime y se forma, asegurando el extremo plano hasta que se completa la longitud establecida. (La figura adjunta muestra la comparación entre el antes y el después del conformado).

Flujo de operación del equipo

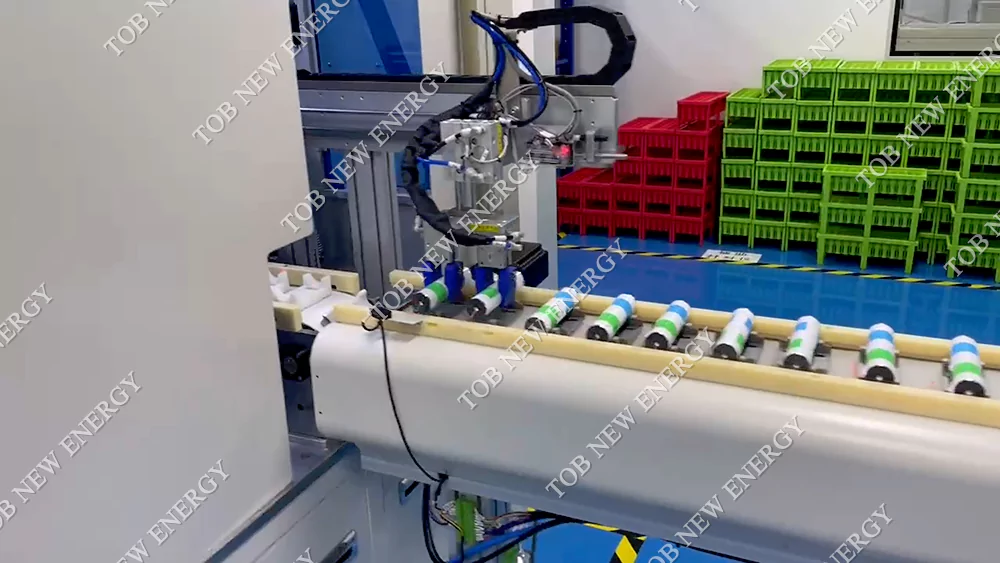

Alimentación de la celda → posicionamiento de la celda → aplanamiento de cada lado de la celda → transposición automática → después del aplanamiento, descarga a la línea de seguimiento → recepción manual

Composición de los componentes principales

• Mecanismo de transmisión: 2 juegos, está controlado por servomotor y accionado por correa síncrona.
• Mecanismo de posicionamiento: 1 juego, está compuesto por cilindro y sensor de posicionamiento.
• Cabezal aplanador: 2 juegos, se compone de cabezal aplanador, mecanismo de transmisión síncrona, módulo eléctrico y sensor de posicionamiento.
• Sistema de control eléctrico: Está compuesto por PLC, pantalla táctil, sensor de detección, relé, botón y otros componentes de control.
• Cuerpo de la máquina: Tubo cuadrado de acero estructural, Plataforma: Placas de acero estructural, niqueladas o con collar, Cubierta de la máquina: Marco de aleación de aluminio, placa de PVC transparente.

Parámetros técnicos del equipo

• Tasa de calificación del producto: 99% (solo se refiere a la obsolescencia del producto debido a problemas con el equipo)
• Capacidad por unidad/Velocidad (máquina individual): ≥15 PPM (varía ligeramente según el proceso del material)
• Tasa de funcionamiento del equipo: ≥95% (Una falla causada únicamente por el equipo)
• Equipo eléctrico: Voltaje 220 V 50 Hz; Fluctuación de voltaje inferior a ±10 %; Potencia del equipo: 2 kW
• Requisito de fuente de aire: ≥0,6 Mpa (proporcionado por el cliente)
• Aire comprimido: Presión 0,5-0,7 MPa, caudal 100 L/min
• El diseño de la máquina debe lograr un excelente rendimiento de ingeniería hombre-máquina.
• Materiales de estructura de la máquina preferentemente aluminio y acero inoxidable o galvanoplastia resistente a la corrosión.

Lista de piezas de repuesto entregadas con el dispositivo

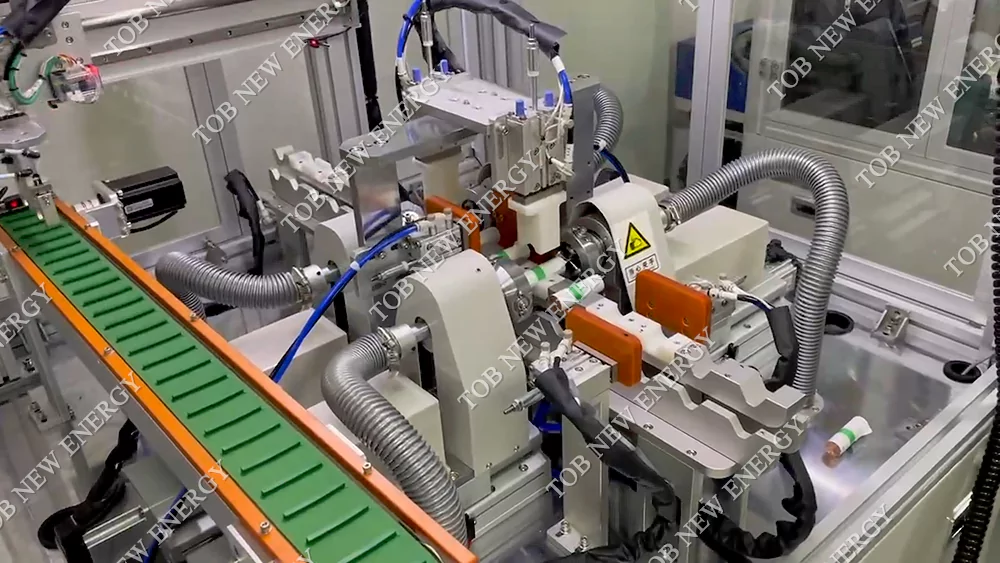

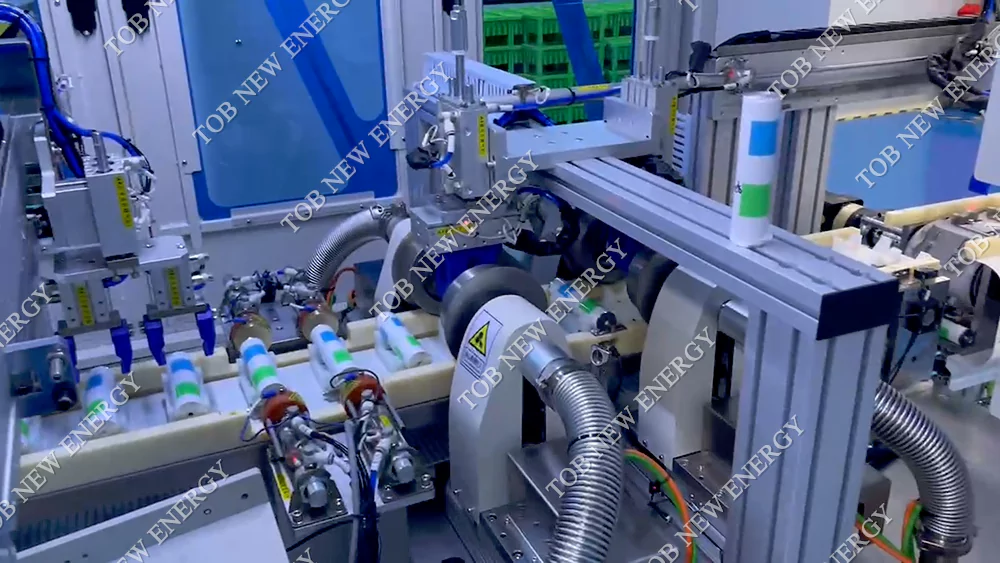

Exhibición del producto
