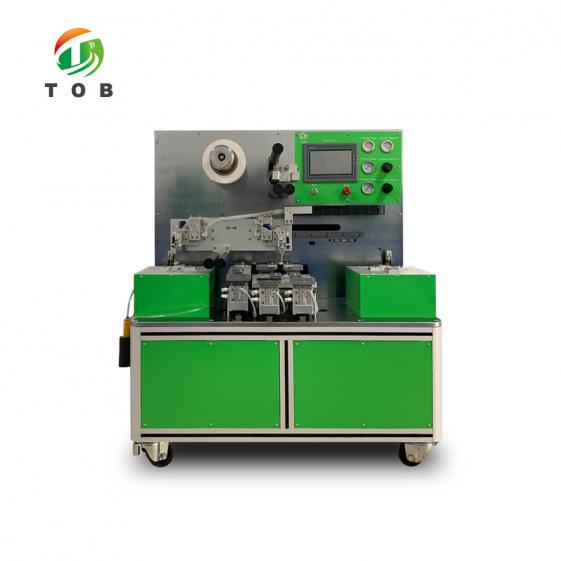

battery stacking machine battery stacking machine battery stacking machine battery stacking machine battery stacking machine

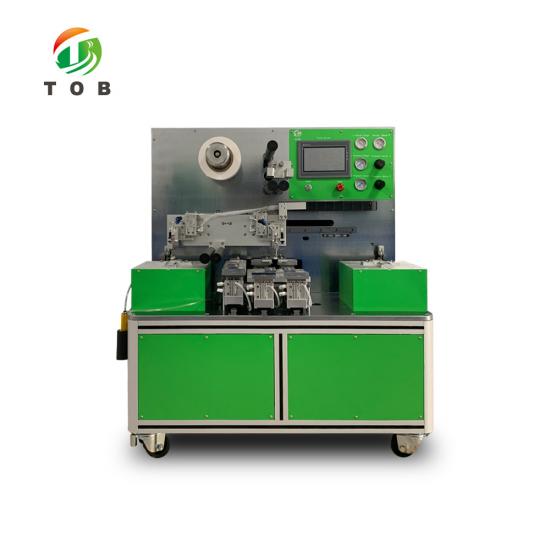

Semi-auto Máquina de apilamiento de electrodos de batería para celda de bolsa de litio

La máquina de apilamiento del electrodo de celda de la bolsa es adecuada para la batería de litio Cátodo / ánodo electrodo y separador tipo z Apilamiento Proceso.

  • Marca de fábrica:

    TOB NEW ENERGY

  • Artículo No.:

    TOB-BDP200-C

  • orden (moq):

    1set

  • Pago:

    L/C,T/T

  • origen del producto:

    China

  • Puerto de embarque:

    XIAMEN
consulta ahora
Detalle del producto

Semi-auto Máquina de apilamiento de electrodos de batería para celda de bolsa de litio



especificaciones

Este El equipo realiza la carga manual, la corrección de posiciones de electrodo posterior y el proceso de apilamiento es completamente automático. Tiene las características de alta eficiencia de apilamiento y alto apilamiento Precisión. El diseño del dispositivo puede apilar un máximo de 150 * 150mm Las células, y se pueden lograr diferentes tamaños ajustando el accesorio, lo que es muy adecuado para el desarrollo y la producción de muestras de apilamiento de ión de litio Baterías. El equipo adopta un diseño de estructura de voladizo individual, control automático de tensión constante de los materiales separadores de rodillos y corrección automática Control.

Principal Característica:

1.Roller Control de tensión constante servo automático Separator
2.Separator Control automático de corrección fotoeléctrica.
3.El Número de capa de apilamiento se puede controlar automáticamente de acuerdo con preajustes Configuración;
4patible Diseño, el cambio de tamaño de la batería se puede lograr ajustando el accesorio de posicionamiento, gran ajuste Range.
5.PLC Control, HMI operación, fácil de usar y mantener;
6.MANUAL Carga de electrodo, posicionamiento automático, succión automática de mano robótica, apilamiento automático.
7.La El movimiento izquierdo y derecho se controla por motor de pulso, que es preciso y conveniente para el ajuste fino.


modelo

Semi-auto Máquina de apilamiento TOB-BDP200-C

Tipo de apilamiento

tipo z

Método de operación

Feed manual, mano de robot tome material de apilamiento, separador automático completo, corrección automática de desviación y control de tensión constante

exactitud de apilamiento

Uniformidad≤ ± 0.3mm

rango de apilamiento

Batterymin. L40mm * W40mm, max. L150mm * W150mm

(no incluir pestaña)

grosor de apilamiento

max 30mm

capa de apilamiento

Max 500, se puede configurar

Diámetro del rodillo separador

max φ250mm

Diámetro del núcleo separador

3 "Roll Core con sujeción de eje de aire

fuente de alimentación

Monofásico AC220V ± 10% (110V AC personalizado), 50Hz / 60Hz

energía

0.6kw

Fuente de aire comprimido

0.5-0.8MPA

Tamaño del equipo

L1000 * W780 * H1050mm

tamaño de embalaje

L1200 * W1180 * H1300mm

peso del equipo

285kg

peso bruto

356kg

observación

1. Sugerir el uso de la temperatura 25 ± 3, la humedad 30-90RH, no hay vibración y interferencia electromagnética

2. Separador de rodillos Control de tensión constante servo automático

3. Separador Control automático de corrección fotoeléctrica


pantalla del producto

Battery Electrode Stacking Machine

Semi-auto Stacking Machine

Stacking Machine
