TOB entrega una línea de producción de celdas cilíndricas sin lengüetas 32140 con botes de acero inoxidable en Europa

Oct 30,2026

Caso práctico de proyecto · Europa · 2026

Una línea integrada de celdas cilíndricas sin lengüetas 32140 diseñada en torno a una carcasa de acero inoxidable.

TOB NEW ENERGY coordinó el procesamiento de electrodos, el ensamblaje de rollos sin lengüetas, la unión de colectores, el ensamblaje de carcasas, el llenado de electrolito, la formación y la clasificación como un único sistema de producción.

Año del proyecto
Ubicación
Europa
Formato de celda
Celda cilíndrica 32140
Arquitectura
Recolección de corriente sin lengüetas
Carcasa
Carcasa de acero inoxidable
Alcance del servicio
Ingeniería, entrega, instalación, puesta en marcha y soporte técnico
01

Procesamiento de Electrodos

Mezcla, revestimiento, calandrado, corte longitudinal y secado por rodillos de alto vacío.

02

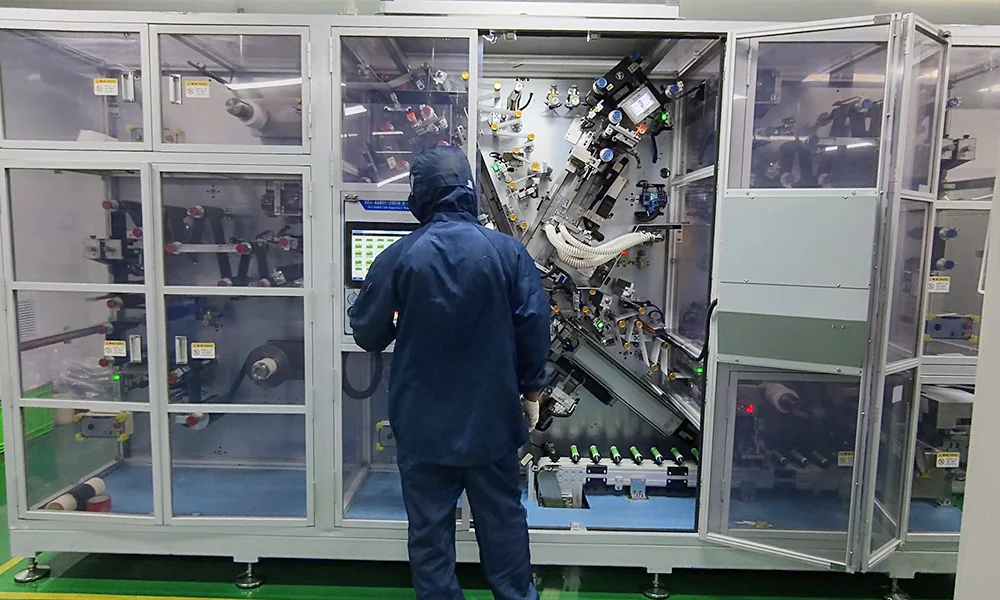

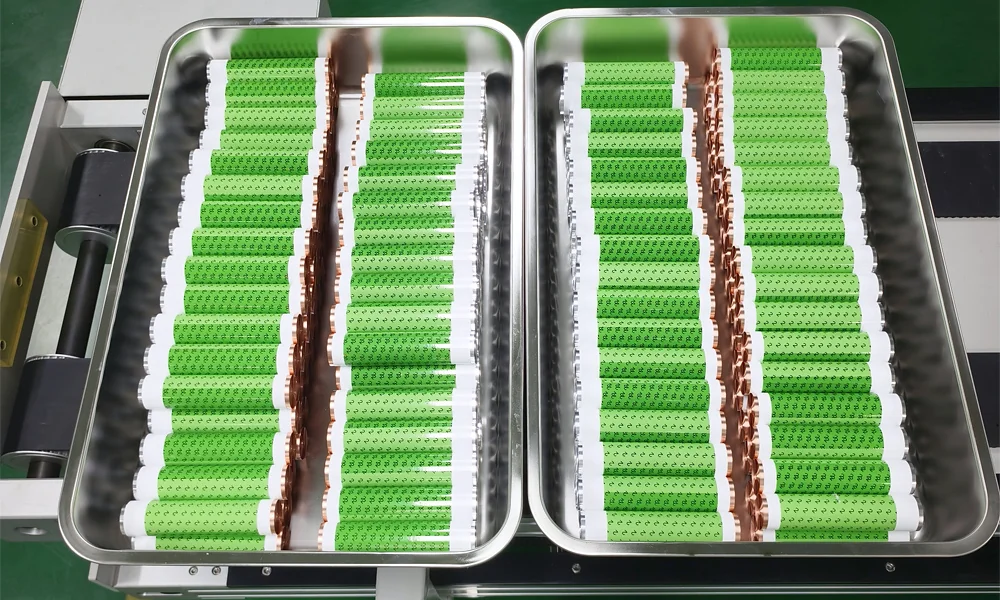

Bobinado sin Lengüeta

La tensión controlada y la alineación establecen la geometría del rollo de gelatina 32140.

03

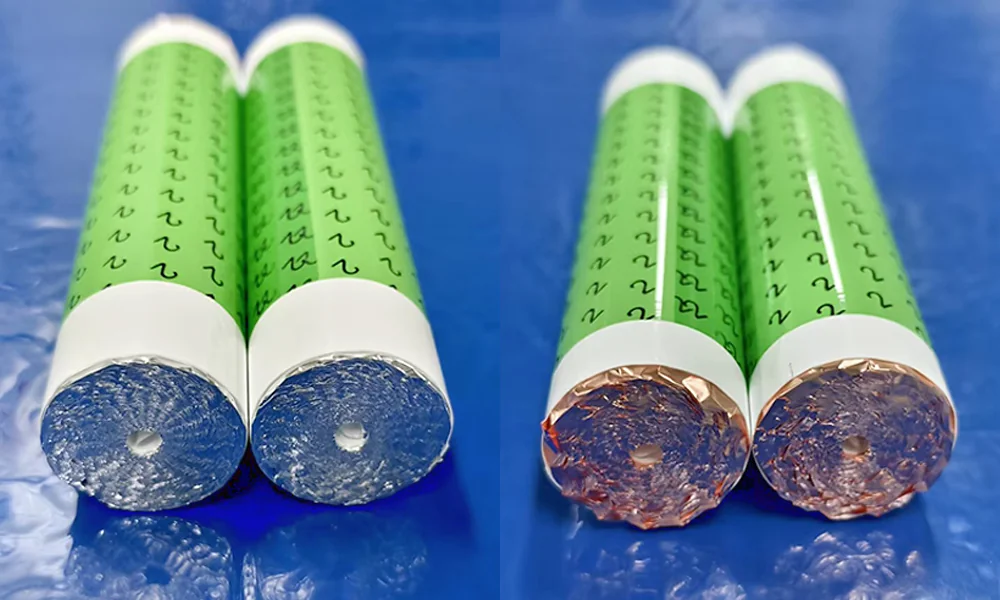

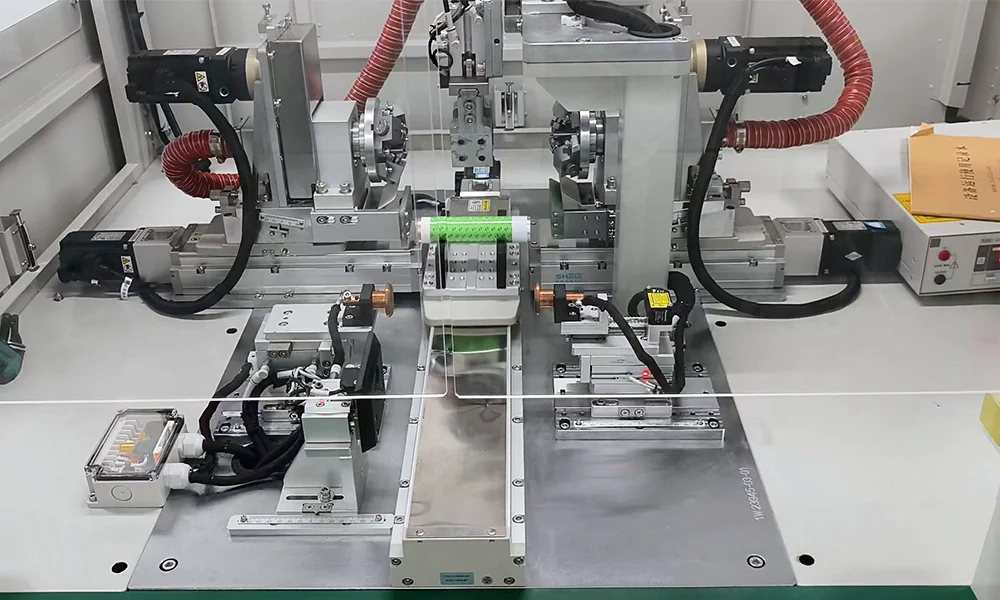

Conformado de Extremos

Los bordes de lámina expuestos se conforman en superficies de contacto colectoras estables.

04

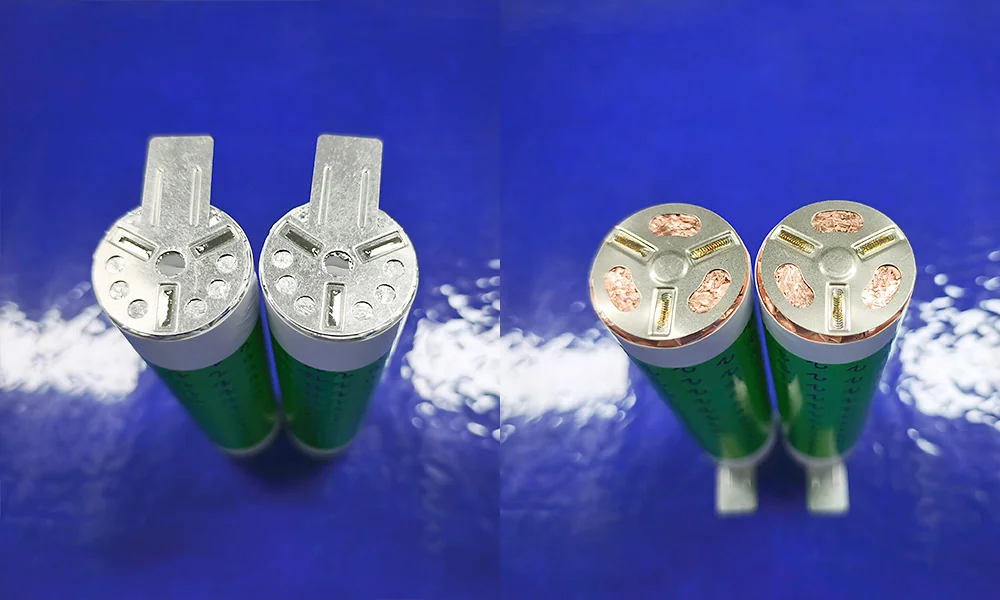

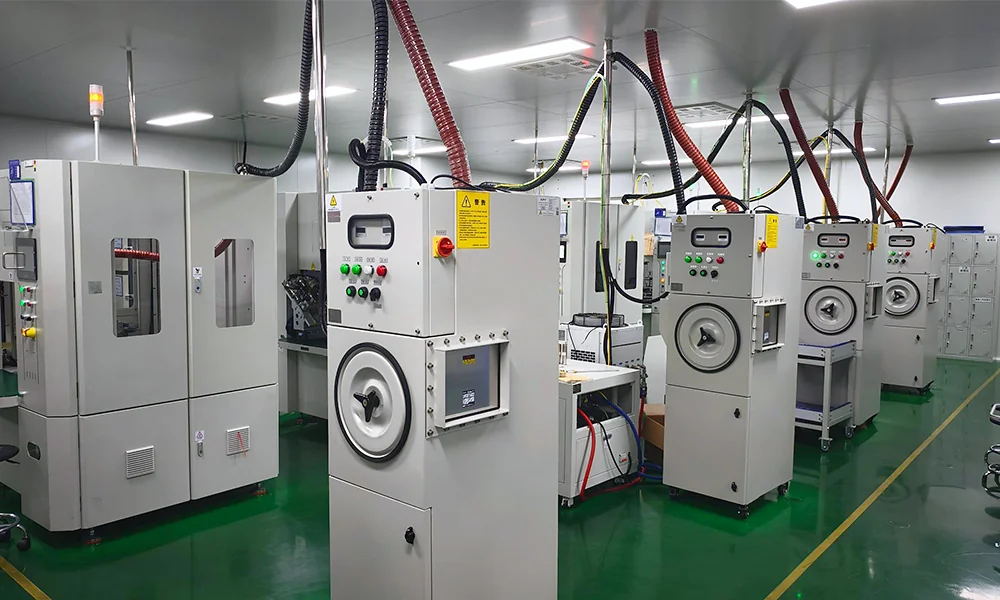

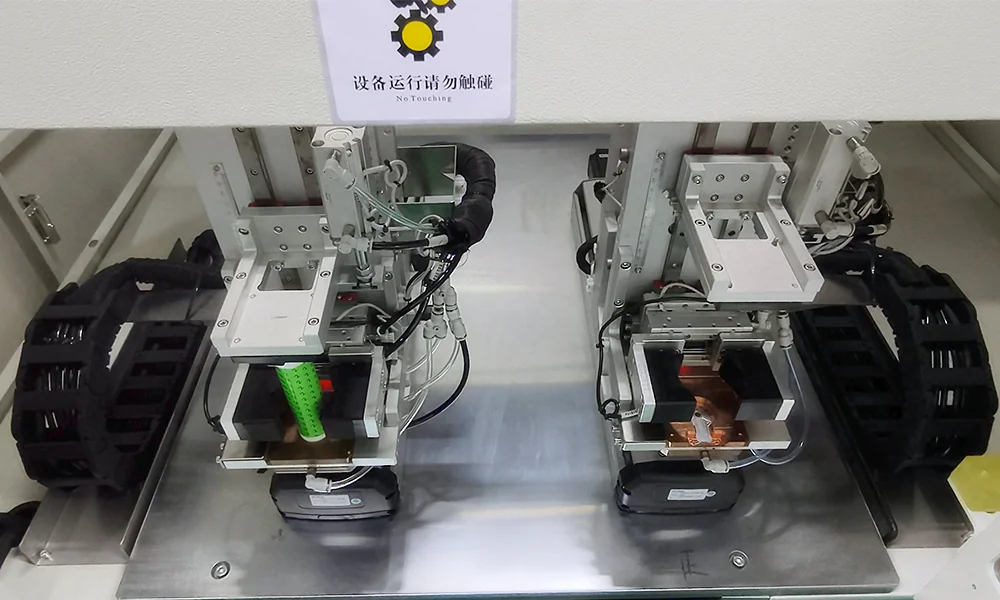

Unión de colectores

Los discos colectores se posicionan y se sueldan por láser utilizando la ventana de proceso aprobada.

05

Ensamblaje de la carcasa

Se coordinan el aislamiento, la inserción de la carcasa de acero inoxidable, el ranurado, el llenado y el sellado.

06

Formación y clasificación

La formación, el envejecimiento, las pruebas, la clasificación y la selección conservan los registros de calidad requeridos.

32140

Formato de celda

Una ruta de fabricación de celdas cilíndricas de gran formato.

Sin lengüeta

Recopilación de corriente

Contacto continuo en el borde de la lámina coordinado con la conformación de los extremos y la soldadura.

Acero

Carcasa de celda

Ensamblaje de la carcasa de acero inoxidable con pasos combinados de aislamiento y sellado.

De extremo a extremo

Alcance de entrega

Ingeniería hasta la instalación, la puesta en marcha y el soporte técnico.

01

Prioridades del cliente y respuesta de ingeniería

4 puntos de control

El proyecto se definió en torno a las relaciones entre la geometría del borde del electrodo, el bobinado de formato largo, la recogida de corriente distribuida y las pruebas posteriores rastreables.

A

Preparar bordes de electrodos consistentes

Respuesta de ingeniería de TOBSe vinculó la preparación de la lechada, el recubrimiento, el calandrado, el corte longitudinal y el secado al vacío con la geometría de la lámina expuesta requerida por la estructura sin lengüeta.

B

Controlar el rollo de gelatina largo

Respuesta de ingeniería de TOBSe especificaron la tensión controlada, el guiado de la banda y la alineación para que el cátodo, el separador y el ánodo formen caras de extremo uniformes después del bobinado.

C

Unir colectores de forma repetible

Respuesta de ingeniería de TOBSe coordinaron la conformación de la cara extrema, el posicionamiento del colector, los parámetros de soldadura láser y la inspección eléctrica como un proceso conectado.

D

Conservar datos de celdas rastreables

Respuesta de ingeniería de TOBRegistros conectados de formación, envejecimiento, pruebas, clasificación y selección según los requisitos de clasificación y gestión de lotes aprobados por el cliente.

02

Base de diseño de la línea de producción

Alcance del proyecto

Los ajustes finales de la máquina y los criterios de aceptación se definen en función del plano de la celda, los materiales, la receta de proceso, la producción objetivo y las condiciones de fábrica aprobados por el cliente.

Formato de celda Celda de batería cilíndrica 32140
Arquitectura de la celda Sin lengüeta / recolección de corriente continua
Carcasa de la celda Carcasa de acero inoxidable
Alcance frontal Preparación de lodo, revestimiento, calandrado, corte longitudinal y secado de rollos de electrodos en alto vacío
Alcance de ensamblaje Bobinado, conformación de los extremos del rollo tipo jelly roll, unión de discos colectores, ensamblaje de la carcasa, ranurado, llenado y sellado
Alcance posterior Formación, envejecimiento, pruebas eléctricas, clasificación de capacidad y selección automática
Servicios del proyecto Ingeniería, entrega de equipos, instalación, puesta en marcha y soporte técnico
Configuración final Adaptado al diseño de celda, sistema de materiales, plan de calidad, producción y nivel de automatización aprobados; consulte una línea de producción de baterías cilíndricas sin lengüeta relacionada para ver un ejemplo del alcance de línea integrada de TOB.

Deslice horizontalmente para revisar la tabla completa de la base de diseño.

03

Equipos principales y controles de proceso

Ruta integrada

Los grupos de equipos cubren la ruta desde los materiales de batería preparados hasta las celdas 32140 clasificadas. Los parámetros finales siguen estando sujetos a la especificación técnica aprobada.

Etapa del procesoEquipo principalPropósito del control de procesos
Preparación de materiales
Horno de secado y mezcladores de lodo de batería
Preparar componentes secos y lodos homogéneos de cátodo y ánodo en condiciones aprobadas.
Fabricación de electrodos
Máquina de revestimiento, prensa de rodillos, cortadora longitudinal y secador de rodillos en alto vacío
Controlar el revestimiento, el espesor, la densidad, la porosidad, el ancho de corte, la calidad del borde y la humedad residual.
Bobinado sin lengüeta
Mantener la tensión de la banda, la alineación de los electrodos y la geometría del borde de la lámina expuesta en todo el rollo tipo jelly roll largo. Las herramientas finales y los ajustes de la receta se adaptan al diseño de celda 32140 aprobado.
Formado de extremos y unión
Cree caras de extremo estables, posicione los componentes del colector y gestione la interfaz de soldadura distribuida aprobada.

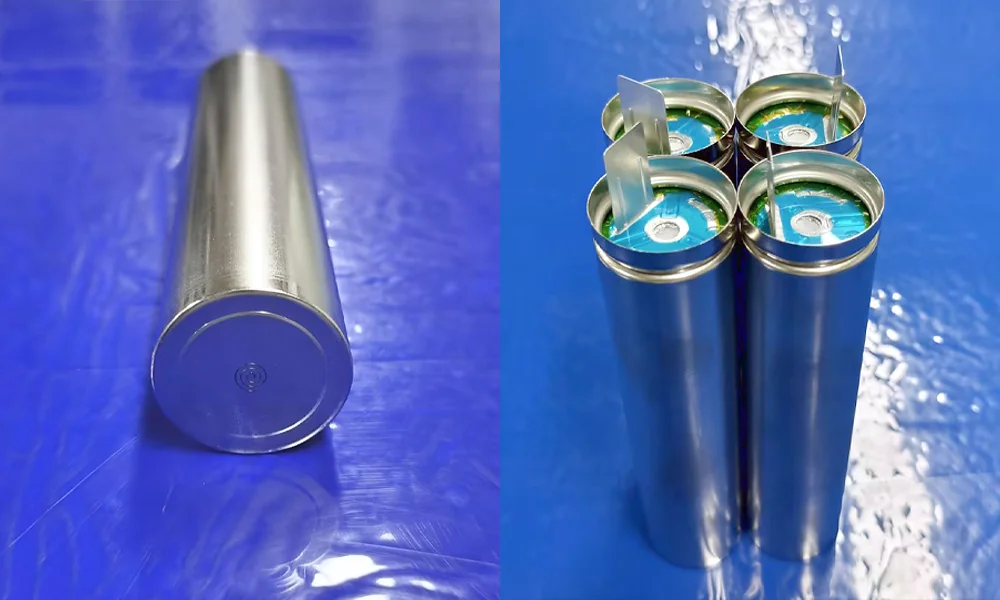

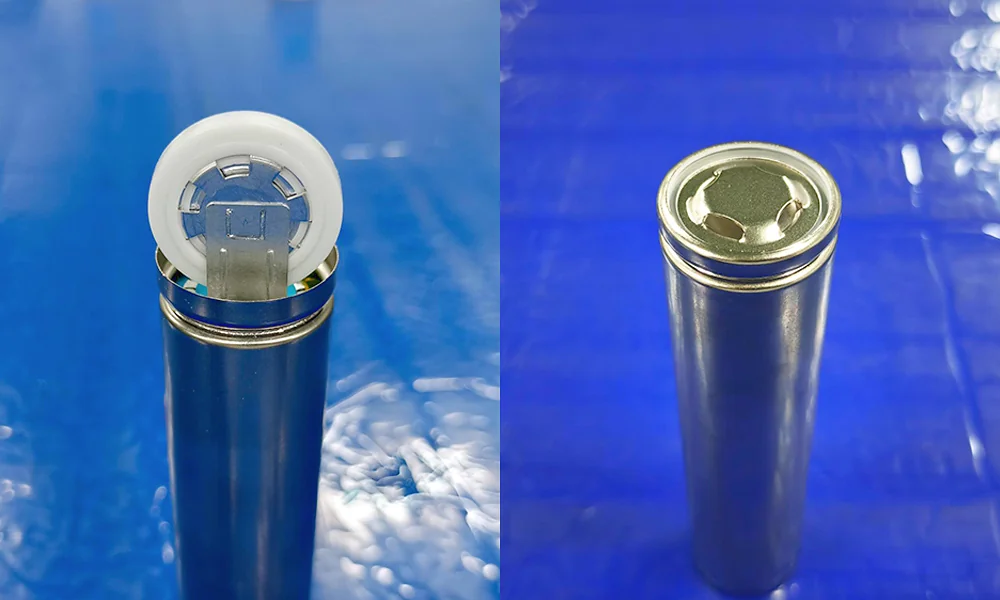

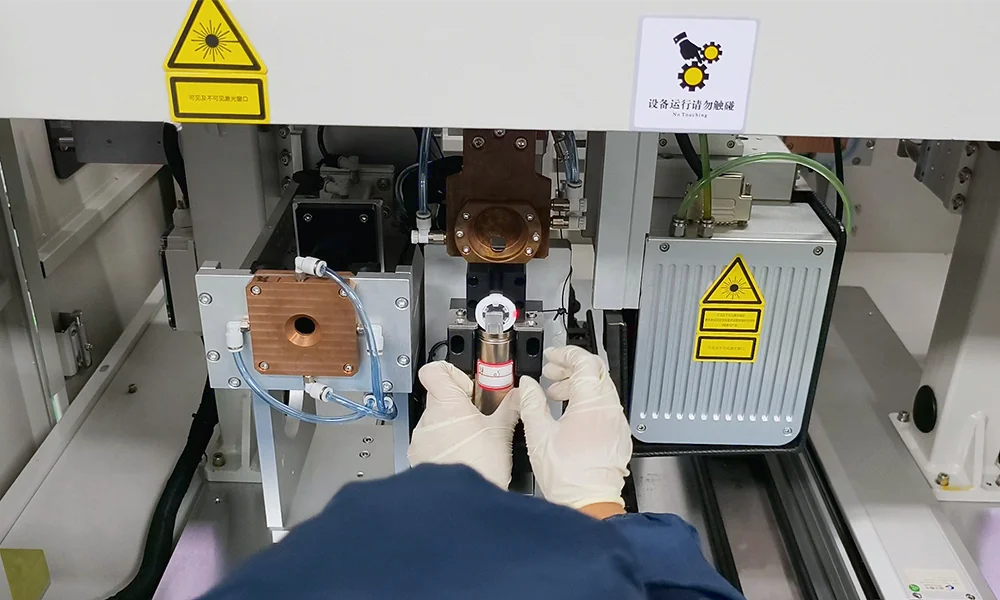

Ensamblaje de lata y tapa

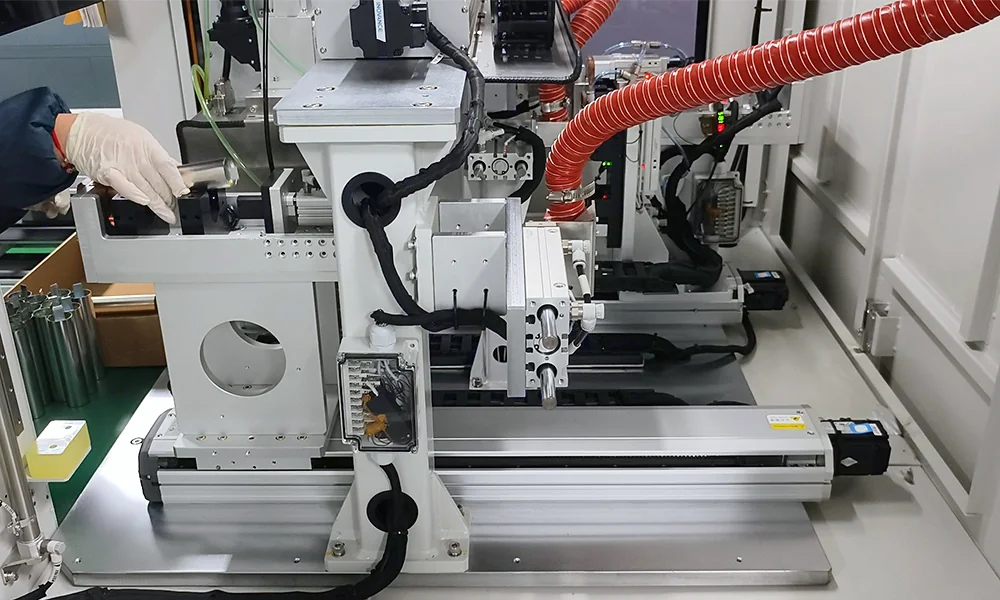

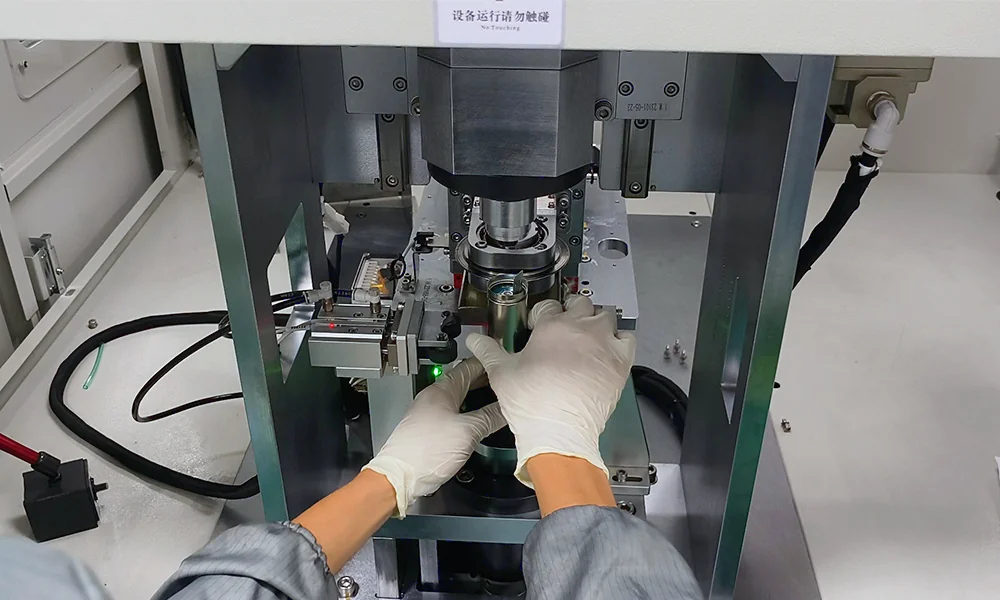

Soldadora ultrasónica para fondo de latas, máquina ranuradora y soldadora láser de tapa a colector
Coordine la unión de latas de acero inoxidable, la geometría de las ranuras, la distancia de aislamiento y el posicionamiento de la tapa.

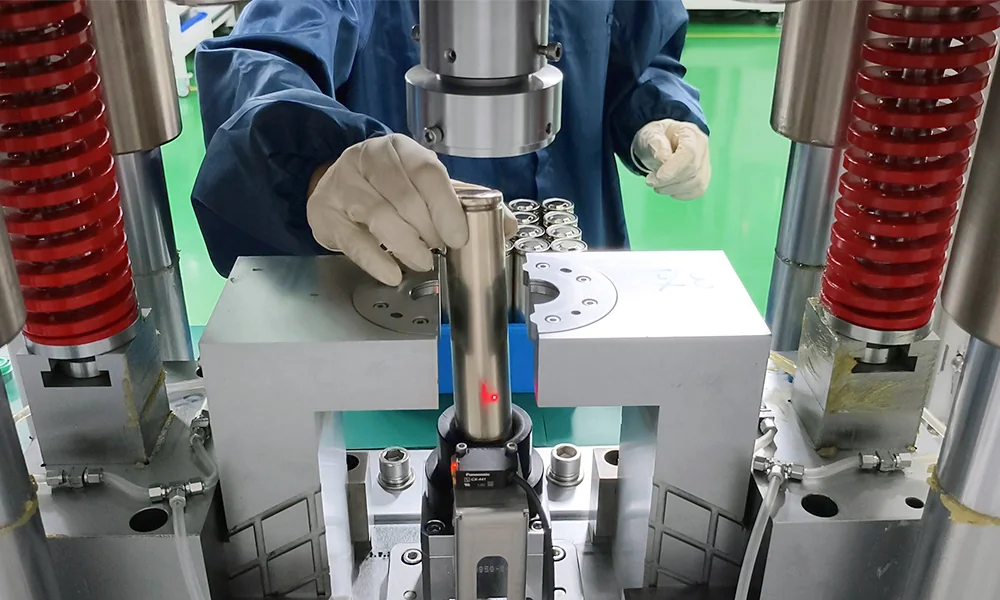

Llenado y sellado
Máquinas de llenado y sellado de electrolito para celdas cilíndricas
Dosifique el electrolito bajo el vacío y entorno especificados, luego complete el sellado mecánico.
Formación y clasificación
Sistema de formación, cámaras de envejecimiento y probadores de celdas de batería
Ejecute el programa aprobado de carga-descarga y envejecimiento mientras conserva los datos de rendimiento eléctrico.
Clasificación final
Máquina clasificadora automática de celdas cilíndricas
Clasifique las celdas terminadas según criterios aprobados como capacidad, voltaje de circuito abierto y resistencia interna.
04

Valor del proyecto y entrega

Integración de sistemas

Una ruta controlada desde el procesamiento de electrodos hasta celdas 32140 clasificadas

TOB NEW ENERGY coordinó las interfaces de equipos, las transferencias de procesos, los puntos de control de calidad y el soporte técnico en torno al diseño de celdas 32140 y las condiciones de fábrica aprobadas por el cliente. La plataforma proporciona una base estructurada para el refinamiento de recetas, la revisión de ingeniería y la planificación de capacidad futura.

Los datos del proyecto se basan en el resumen del proyecto TOB NEW ENERGY 2026. Las cifras de rendimiento final y los criterios de aceptación siguen siendo específicos para los materiales validados, las especificaciones del producto y los registros del proyecto del cliente.

Front-end

Las operaciones de preparación de electrodos y control de humedad están vinculadas a los requisitos de ensamblaje sin lengüetas.

Ensamblaje

Se coordinan los procesos de bobinado, formado de extremos, unión de colectores y latas de acero inoxidable.

Back-end

La formación, el envejecimiento, las pruebas, la clasificación y el agrupamiento respaldan una clasificación rastreable.

Soporte

La instalación, la puesta en marcha, la capacitación y el soporte técnico forman parte del alcance del proyecto.

¿Planeando un proyecto de celdas cilíndricas sin lengüetas 32140?

Proporcione el plano de la celda de destino, la química, la producción anual, el alcance del proceso, el nivel de automatización y las condiciones del taller para que el equipo de ingeniería pueda revisar la ruta de producción y las interfaces críticas.
